Skupina A5

Zpracovali

Jaroslav Havelka

Daniel Vymyslický

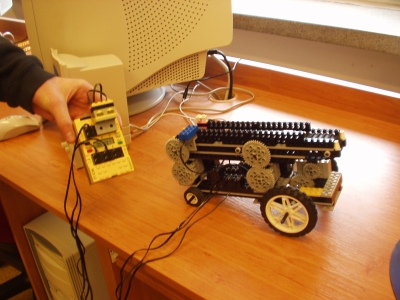

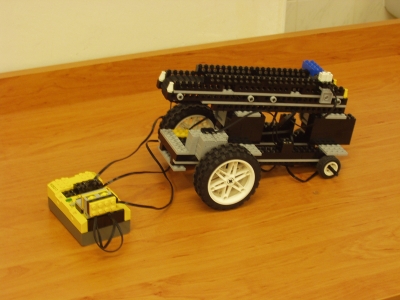

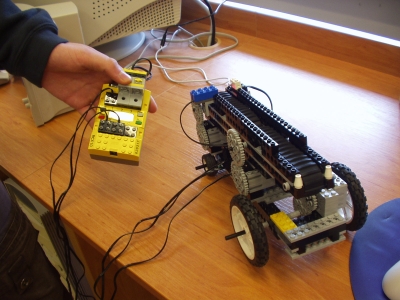

Auto s dopravníkovým pásem

Popis modelu

Je to dopravníkový pás umístěný na pojízdné konstrukci, světelný senzor(fotobuňka) na pásu odsnímá 5 součástek a zastaví se. Toto celé je umístěno na pojízdné konstrukci, která se zastaví po stisknutí tlakového senzoru.

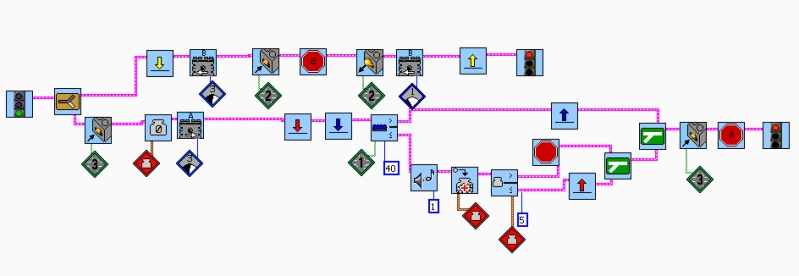

Program

Po stlačení tlakového senzoru(3) se spustí dopravníkový pas(A) který se po odpočítání 5-ti součástek světelným senzorem(1) zastaví, zároveň se spuštěním dopravníkového pásu se spustí motor(B), který uvádí konstrukci do pohybu. Po stlačení druhého tlakového senzoru(2) se konstrukce zastaví (dopravníkový pás v případě neodpočítání 5-ti součástek jede dále),po puštění senzoru(2) se konstrukce znovu uvede do pohybu.

Příklady
